管式加热炉的构成
山东博宇重工科技有限公司成立于1999年6月,是专业从事管式加热炉生产制造研发的工厂企业,进来了解一下,主要生产各种管式加热炉等换热设备。公司位于五岳之尊的泰山脚下,欢迎外地客户来工厂考察,我们一起爬泰山,领略一览众山小的美景。

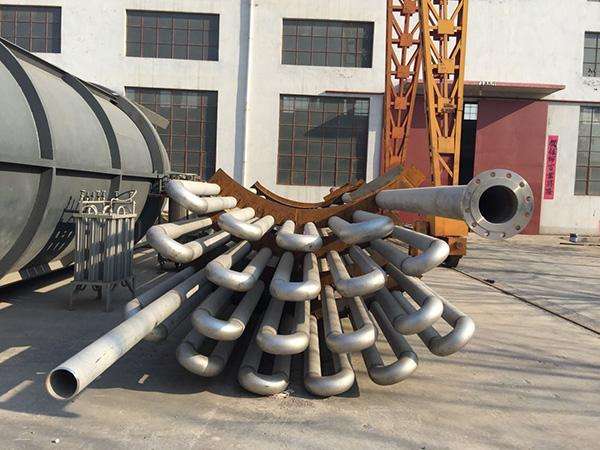

管式加热炉一般由辐射室、对流室、余热回收系统、燃烧器以及通风系统构成。
1.辐射室
辐射室是管式加热炉的主要热交换场所,作为管式加热炉的重要部位,承担着全炉70~ 80 的热负荷。而且这部分直接受到高温烟气的冲刷且温度较高,因此辐射室的运行状况好坏直接关系到整个加热炉能否长周期运行。
2.对流室
对流室是利用从辐射室出来的烟气进行对流换热的部分。对流室内密布多排炉管,烟气以较大速度冲刷这些管子,进行有效的对流换热。对流室一般担负着全炉20 %~ 30 %的热负荷。对流室一般布置在辐射室上方,与辐射室分开。为了提高对流传热效果,大多数加热炉在对流室的炉管采用钉头管和翅片管。
3.余热回收系硫
余热回收系统是指从离开对流室的烟气中进一步回收余热的部分,目前常减压装置加热炉的余热回收系统多采用燃烧用空气预热的方式。目前在常减压装置加热炉上应用普遍的空气预热器为热管式空气预热器,安装方式有倾斜式和垂直式两种,前者一般位于对流室的上部,后者置于地面,需要有引烟机。
4.燃烧器
燃烧器是加热炉产生热量的重要组成部分,包括喷嘴、配风器和燃烧道三部分。燃烧器按燃料的不同可分为燃料油燃烧器、燃料气燃烧器和油一气联合燃烧器三大类:按供风方式的不同,可分为自然通风燃烧器和强制通风燃烧器等。目前常减压装置加热炉常用的燃烧器为强制通风、油一气联合燃烧器。
5.通风系统
通风系统的任务是将燃烧用空气导入燃烧器,并将废烟气引出加热炉,它分为自然通风方式和强制通风方式。
大多数加热炉炉内烟气侧阻力不大,依靠自然通风的方式安装在炉顶的烟囱足以保证加热炉的正常运行。近年来由于环境保护问题,石油化工厂已开始安设独立于炉群的高型集合烟囱,这一烟囱通过烟道把若干台炉子的烟气收集起来,从l00m 左右的高处排放,以降低地面污染气体的浓度。
