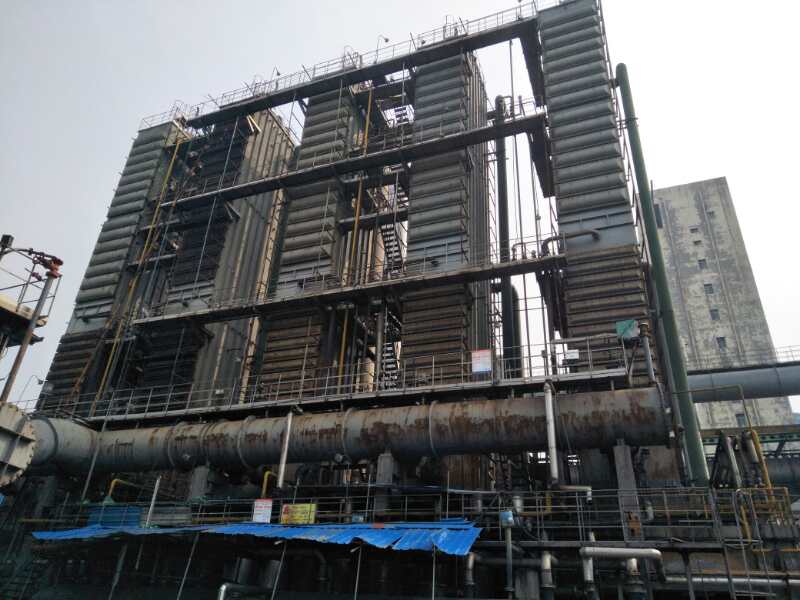

初冷器安装技术条件及要求

1.技术条件应按钢制管壳式换热器的要求进行制造、试验和验收。

2.安装前应对换热管进行压力试验复检，水压试验压力为设计压力的两倍，试验合格后方可使用。

3.焊接应采用电焊。

4.除图纸所示外，焊接接头的类型和尺寸应符合规定。

5.相邻的一对截面应对齐，管板和侧板的错位分别不应大于1毫米和2毫米。

6.甲、乙类焊缝应进行射线探伤检验，检验长度不小于每条焊缝总长度的20百分之，且不小于250毫米，符合规定的二级合格。管板对接焊缝应进行无损检测。

7.换热管胀接前，除射线探伤的焊接接头外，应检查本体各段的所有焊缝有无煤油泄漏，换热管和管板胀接应在检查合格后进行。

8.初冷器本体垂直度公差和安装垂直度公差为1/1000，不大于21毫米。

9.设备制造完成后，应使用0.035兆帕压缩空气体对壳侧进行气密性测试。试验期间，压力应缓慢增加。达到试验压力后，应停止供气并停留10分钟。

然后，换热管和管板之间的连接应涂上肥皂水，以检查连接的紧密性。试验持续2小时后，相同温度下每小时允许的平均泄漏率不超过1百分之，管程为0.625，即为合格。
